“革新未來，智馭控制新紀元”，由廣東華芯微特集成電路有限公司市場總監張琢，對SWM221系列的強大功能表現進行了整體介紹。 確實，華芯微特在TFTLCD顯示及控制有十多年應用基礎和積累的團隊，仍勇于挑戰，自我革命，推出SWM221，以適應市場更廣需求。本篇繼
續向大家來介紹SWM221系列，在TFTLCD彩屏顯示及控制的應用。
以下是幾組演示展示：

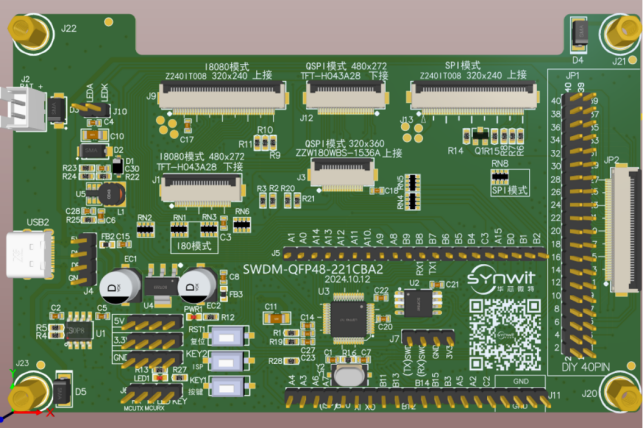

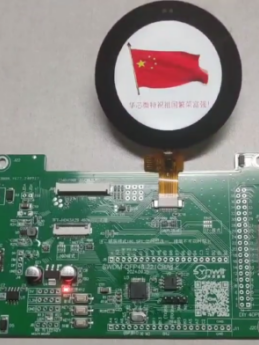

屏驅顯示應用最小系統開發板

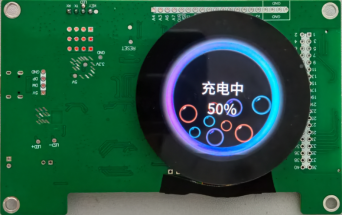

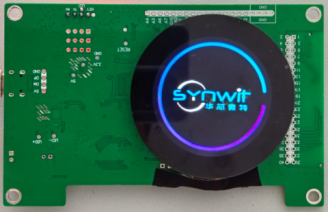

360*360-QSPI演示效果
480*272-MPU接口演示效果

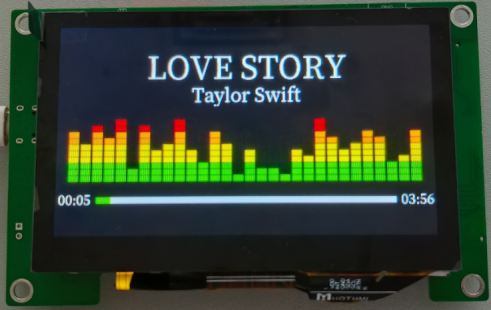

480*272-QSPI接口演示效果，所有描點均是實時控制，可根據節奏進行變化

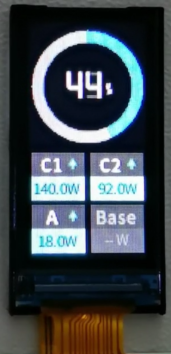

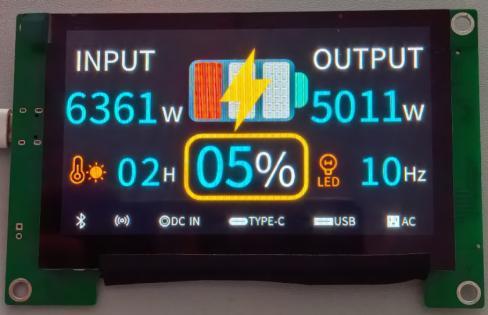

充電寶及風梳等應用，可將素材通過特有壓縮算法，存儲至內部FLASH，節約掉外部FLASH，有效優化成本及PCB布局

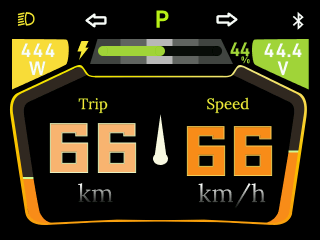

E-BIIKE應用演示
SWM221系列是一款A(yù)RM Cortex-M0 內核的32位微控制器，主頻72Mhz，128KB Flash，8KB Sram配置了單片機基礎功能模塊，如各種定時器、UART、I2C、SPI、ADC、PWM，CAN之外，在TFTLCD彩屏顯示應用，具備硬件化圖形接口包括MPU(即I8080-8bit)、SPI，更增加了QSPI，適應不同類型的小尺寸小分辨率的顯示屏。同時內置硬件化的數據加速通道和圖形優化算法，高效的圖像處理能力，獲得更流暢的顯示效果。如240*320分辨率，SPI接口方式驅動，整屏幀率有25幀；QSPI或MPU接口，整屏幀率可達30幀。特別可分時復用QSPI接口，處理不同外設連接，豐富拓展了華芯微特芯片的適應性。在同等類別MCU產品，TFTLCD彩屏的驅動應用，有更優越的表現。

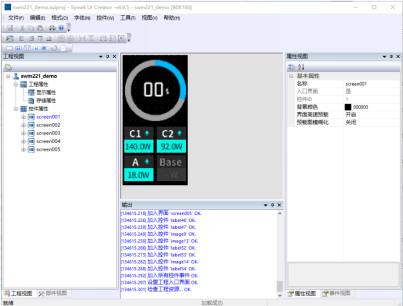

SWM221系列有華芯微特自主開發UI Creator加持，所見即所得的可視化UI布局及模擬操控的平臺，擁有高效生產力工具，可以更高效地使得項目實現?？梢愿鶕?jù)產品應用場景，可自由選擇UI的儲存于內部Flash還是外置SPI NorFlash。
SWM221可以適配對應通訊接口，不同分辨率的TFTLCD彩屏。SWM221目前有適配了SPI接口屏幕有：0.96寸80*160、1.3寸128*160、1.28寸240*240圓形屏；QSPI接口顯示屏有；1.8寸360*360圓形屏、1.85寸240*280、2.2寸180*454、4.3寸480*272；MPU接口顯示屏有：4.3寸480*272、2.4寸240*320。
開發者可以申請屏幕控制專用板，配備了多種屏幕接口，可快速進行屏幕適配。
以上的幾組演示效果，了解到SWM221的TFTLCD彩屏驅動，可以很好應用于家用和商用電器、充電寶、新能源和儲能、工業設備、儀器儀表、E-BIKE、電腦周邊設備等產品的應用。SWM221的高性價比，使得各類產品顯示可更廣泛地TFTLCD彩屏化，更快更好助力產品升級。

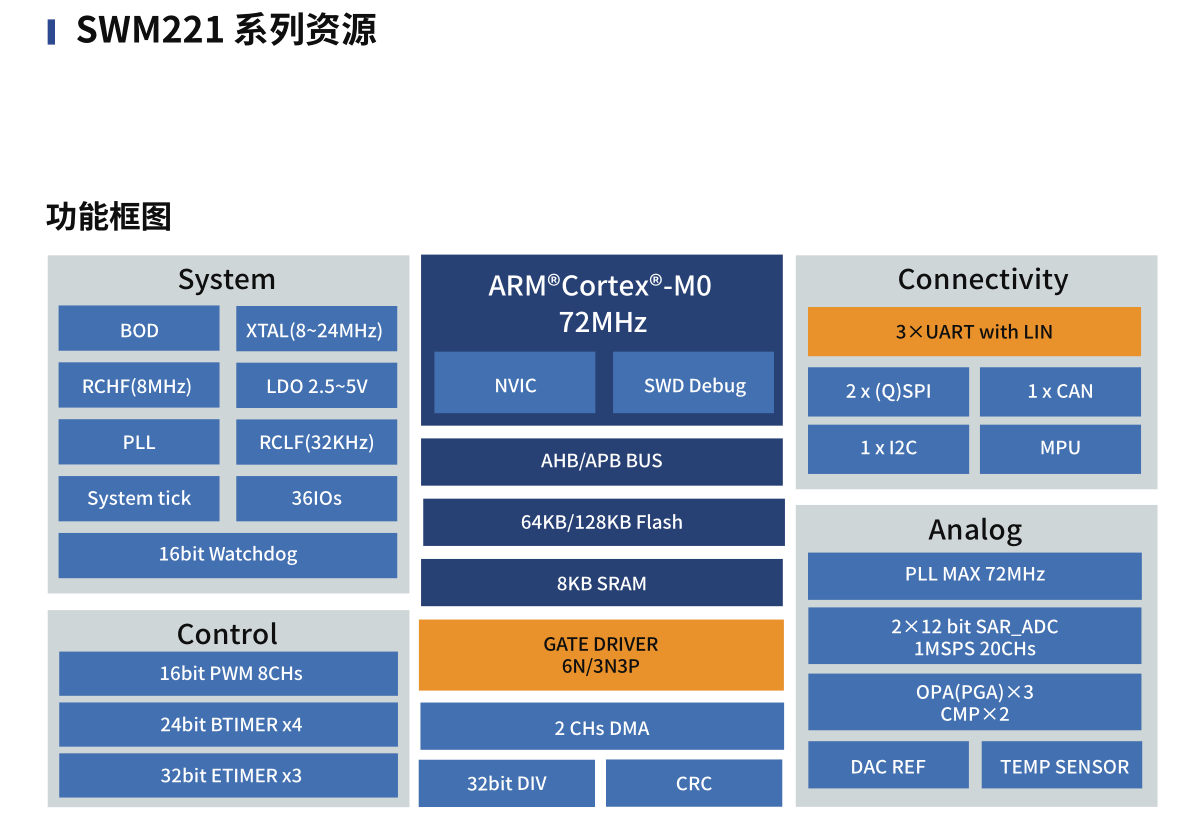

最后，我們可以通過以下框圖，更具體地了解SWM221的相關資源。敬請期待本篇介紹的兄弟篇——電機驅動的應用介紹。
