經過對SWM221系列的強大性能及外設資源，TFTLCD彩屏顯示及控制進行了整體介紹后，新迎來我們的電控篇---SWM221系列芯片之電機應用及控制。在微控制器市場面臨性能、集成度與成本挑戰的當下，SWM221系列芯片以其卓越性能與創新設計，受到市場與用戶的認可。本文將深入介紹SWM221系列芯片在電機控制領域的應用及控制技術。
SWM221系列為CORTEX-M0內核，最高支持72MHz主頻，支持2.5V~5.5V寬電壓供電。針對BLDC電機、步進電機控制等所需要的資源，進行了高度整合，尤其針對PWM及ADC等模塊進行了強化，芯片具備4對PWM輸出，針對單相、三相、步進等驅動進行了覆蓋，同時支持硬件級移相控制、PWM多點觸發ADC及硬件換相聯動，有效提升了控制精度與響應速度。同時，部分型號集成了包括40V、250V、600V不同電壓等級柵極驅動電路，簡化電機控制器與電源驅動設計，提升系統集成度與可靠性。SWM221系列芯片最高支持128KB FLASH，最多支持36個IO，可在控制電機的同時，兼顧邏輯控制。同時支持自定義BOOT程序與加密操作，便于系統升級與功能定制，強化了產品安全性與靈活性。
SWM221系列模擬特性如下
? 2路采樣率1MSPS的12bit SAR ADC模塊，共計20通道，可以同時觸發采樣,對單電阻及雙電阻采樣方式，可以有效縮減采樣窗口，提升控制效果，優化PWM輸出邏輯。
? 3路OPA模塊，也可設置為差分PGA模式，支持1/5/10/20倍放大，并支持內置偏置
? 2路CMP模塊，正端及負端輸入可靈活配置
? 1路8bit DAC，支持多級參考電壓配置，比較器負端可直接使用DAC輸出作為參考
? 1路溫度傳感器 (TEMPSENSE)

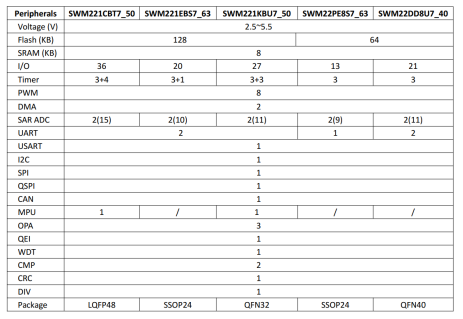

下圖是SWM221系列MCU選型表

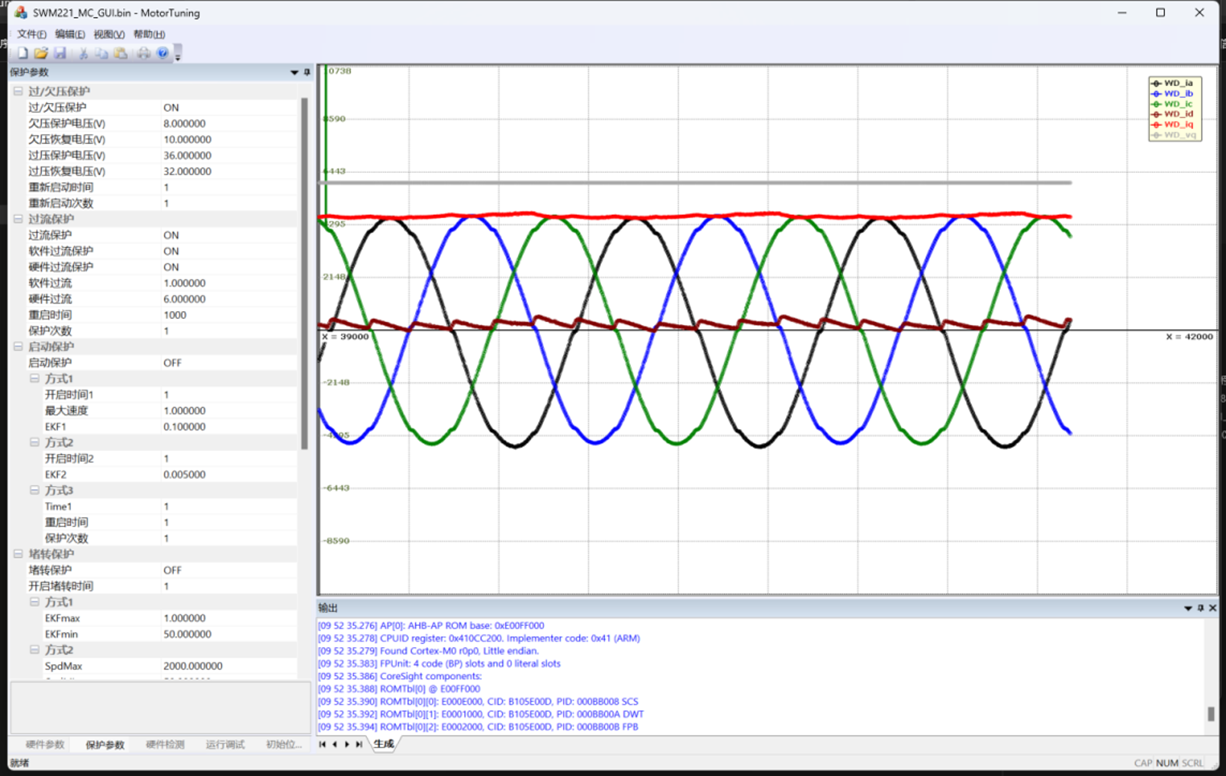

華芯微特電控團隊持續深耕屏控及電控市場，優化產品性能，通過算法優化與硬件升級，提升特色與服務。針對電機控制使用者，提供了易用的上位機支持，無需編程即可實現電機的調試，同時配備提供專業FAE團隊協助客戶解決問題。華芯微特SwmMotorMate提供無感FOC控制開發的圖形化配置平臺，可快速上手開發電機控制相關項目。工具調試參數模塊化，可以在線調試數據，實時反饋數據，實現指定電機控制效果的快速適配。工具界面模塊分區有，硬件參數、硬件檢測，運行調試，保護參數，順逆風調試，波形顯示區等，簡單易用。
目前針對SWM221系列，配備了推出多套應用方案可供設計參考；

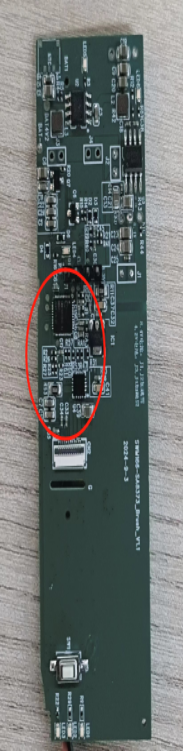

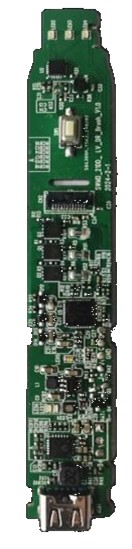

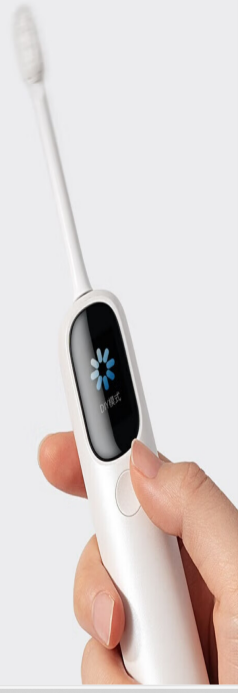

①掃振電動牙刷
· ②空氣凈化器

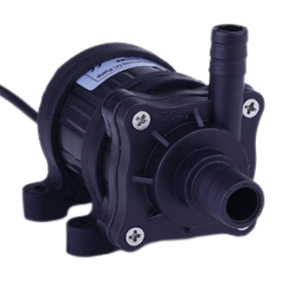

· ③低壓水泵

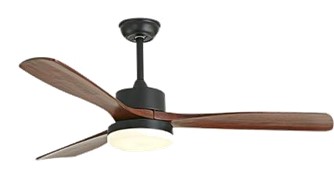

· ④吊扇燈

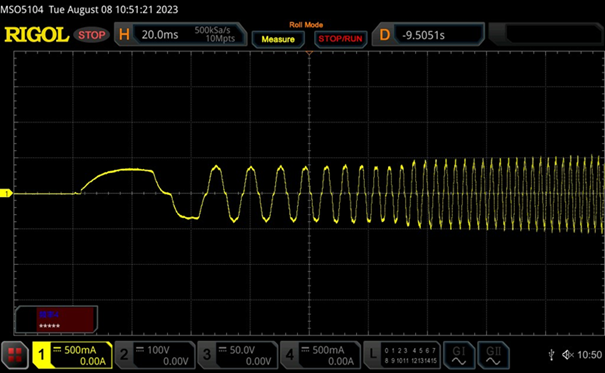

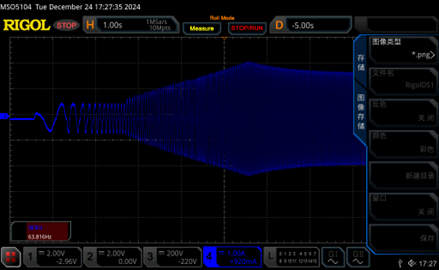

· (吊扇)靜止啟動波形

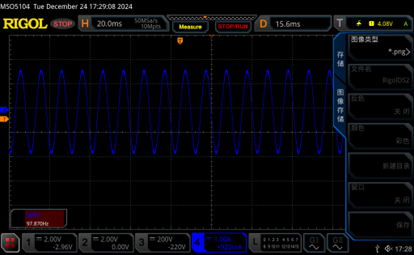

· (吊扇)滿速運行波形 (98Hz)

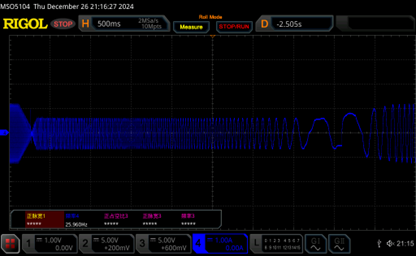

(吊扇)正反轉切換波形
· ⑤高速吹風筒
· (高速風筒)靜止啟動波形

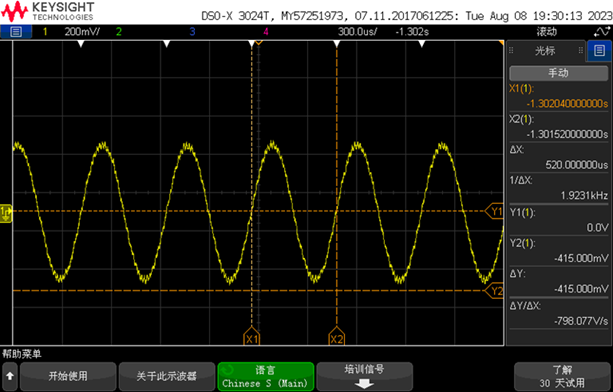

(高速風筒)滿速運行波形 (1.9KHz)
· ⑥空調室內風機
廣東華芯微特集成電路有限公司是一家專注于屏控及電控領域的集成電路國家高新技術企業。公司以具備高性價比的屏控及電控芯片為核心業務，為客戶提供完整的設計參考及技術支持，整合上下游產業鏈資源，深耕細分市場，SWM221系列的推出，秉承作為廣大下游客戶“可靠的MCU伙伴”的使命感，致力于以穩定的產品及卓越的服務，為電子芯片國產化進程貢獻一份力量。
