今天小編給大家?guī)淼氖荢WM34S上位機工程介紹，SWM34S搭配其孿生的上位機工程，無論是功能開發還是界面設計都能起到事半功倍的效果。
本文以SWM34SVET6_A3_Debug為例，帶大家簡單了解SWM34S上位機工程的整體框架。
1、首先，我們需要安裝Arm Keil MDK 開發環境，安裝好所需的pack包，所需pack包可在資源網盤中下載。

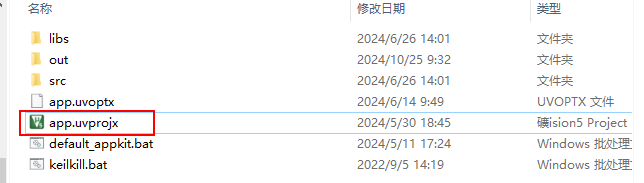

2、雙擊打開app.uvprojx文件，根據所用芯片選擇合適的Target，這里選擇第一個。

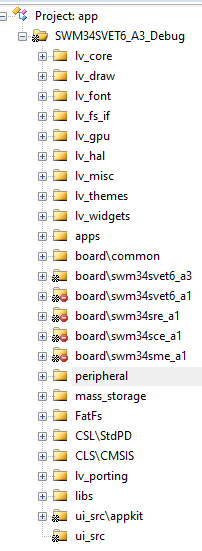

3、從界面的左側可以看到所有分組，下面就給大家講解每個分組的用途。
4、以lv_開頭的為lvgl的文件，包括文件、主題樣式、組件等，這部分在lvgl的官網有詳細的介紹，這里就不再進行贅述。
5、apps主要是用于用戶引導和功能初始化，包括bootscreen（芯片上電或初始化時顯示開機圖片或視頻）、app_usbmsc（用于芯片上電或初始化時進入USB模式，方便用數據線通過PC將制作好的ui文件放入外部FLASH或SD卡）、main（所有程序的入口和初始化）。
6、board\common為SWM34S所有系列芯片共用的功能，包括board（LCD功能初始化）、dev_jpeg（jpeg硬件解碼初始化及調用）、dev_sdram（SDRAM初始化）、dev_systick（系統時鐘初始化及調用，可實現毫秒級計數和微秒級延時）、dev_uart（串口初始化及收發都放在這里）、dev_dac（DAC初始化,用于音頻的播放）、dev_i2s（I2S初始化，用于音頻數據的傳輸）
7、board\swm34svet6_a3為SWM34SVET6芯片指定引腳的初始化（其它同理），這個隨著芯片引腳數和板子的硬件設計的改動而變動，a3指的是SWM34SVET6第三代屏驅板，包括dev_tp（I2C初始化，用于觸摸芯片的數據傳輸，觸摸I2C的引腳便在此定義）、dev_lcdc（背光、復位和RGB所有信號腳定義的地方）。
8、peripheral為觸摸和lcd驅動的初始化，工程已經放入已適配且常用的觸摸IC和lcd型號，包括3種分辨率的通用型號lcd屏、6種常用lcd屏以及5種常用觸摸IC，如有其它型號的lcd屏可自行進行適配。
9、mass_storage為SWM34S系列MCU連接PC和外部FLASH的驅動，是用于溝通MCU到外部Flash以及PC到外部Flash的橋梁，包括descriptors（USB硬件描述）、FlashDisk（Flash讀寫）、MassStorage（外部SPI Flash驅動）。
10、FatFs為文件系統相關的驅動，包括diskio（文件系統設備驅動）、ff（文件數據驅動）、ffunicode（文件系統unicode編碼）。

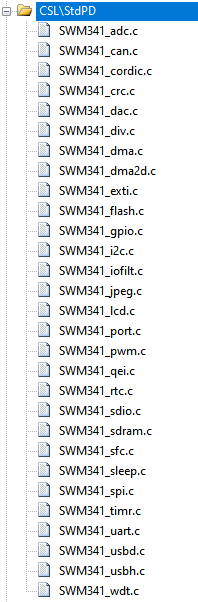

11、CSL\StdPD為SWM341系列芯片驅動庫。
12、CLS\CMSIS為SWM341系列芯片的內核驅動，包括system_SWM341（系統時鐘驅動）、startup_SWM341（啟動文件），這部分決定了MCU能否正常工作，請不要隨意修改?。?！
13、ui_src\appkit為上位機界面和控件初始化，用于初始化上位機設計的界面和控件。其中包含app.c文件，此文件一般無需手動創建和修改，將上位機生成的app.c拷貝即可。當app.c為空時，會將所有的控件和功能進行注冊，此時編譯的文件會比較大。
14、ui_src為上位機界面資源文件，用于每個界面的邏輯操作。其內置有三個鉤子函數：進入界面前、準備離開界面前、界面定時，界面資源文件也無需手動創建，將上位機生成的界面資源文件拷貝且添加到工程后再添加所需的邏輯即可。注：為避免覆蓋掉所寫的程序，同一界面資源文件拷貝一次即可！
更多詳情請參考Synwit UI Creator與LVGL結合應用指引 和 華芯微特屏驅上位機使用手冊 。
對于使用除SWM34S外的屏驅芯片的開發者來說，敬請期待UI Creator-ugui上位機工程篇。
