今天小編給大家介紹的是UI_Creator（μgui）平臺下關于圖像處理的選項。

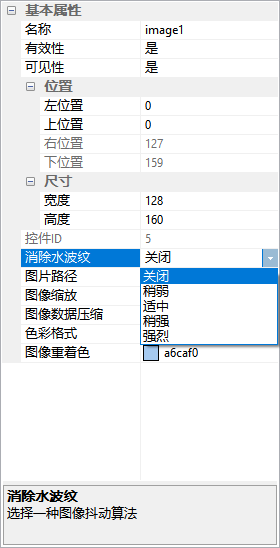

UI_Creator（μgui）平臺圖片類控件有圖像控件和分級圖像控件，均包含以下選項：
由于16位真彩色（RGB565）的色彩深度有限，圖像的色彩表現會收到限制，顯示一些含漸變色的圖片時可能會出現顏色帶狀現象和色彩失真，但加大色彩深度（RGB888）會在資源受限的環境下對顯示帶寬/存儲空間提出嚴峻的挑戰，故在不加大色彩深度的情況下，為減緩色彩分階，在色彩斷層處加入顏色抖動（dithering）可以將誤差擴散使得色階模糊化，人眼觀感類似于馬賽克。
效果預覽：消除水波紋關閉->稍弱->適中->稍強->強烈
水波紋關閉
稍弱
適中
稍強
強烈
基于圖片中重復色彩的像素點進行壓縮，對大面積單調顏色的圖片壓縮率較高，而對有多種顏色且為重復顏色區域較少的圖片壓縮率較低，值得一提的是此選項本質上是以解壓所需的計算時間換取節省存儲在Flash內的圖片大小以及減輕讀取圖片所需的帶寬，當圖片壓縮率較低時會造成顯示刷新速度的下降。
色彩格式為彩色時，存儲及顯示格式為16 bits（RGB565真彩色）；
色彩格式為無平滑灰度時，存儲及顯示格式為1 bit（單色）；
色彩格式為4級平滑灰度時，存儲及顯示格式為2 bits（單色+灰階）；
色彩格式為16級平滑灰度時，存儲及顯示格式為4 bits（單色+灰階）；
圖像重著色在非彩色格式時開啟，用戶可選擇一種顏色對當前圖片的輪廓重新上色，適合應用于低成本下顯示簡單、色彩單調且對比度高的場景，使用MCU片上Flash存儲圖片數據，可節省一顆外部SPI Flash物料。
效果預覽：彩色->無平滑灰度->4級平滑灰度->16級平滑灰度

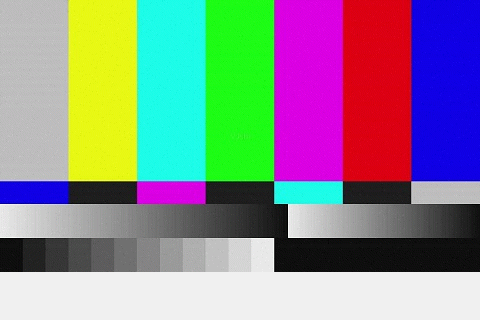

彩色

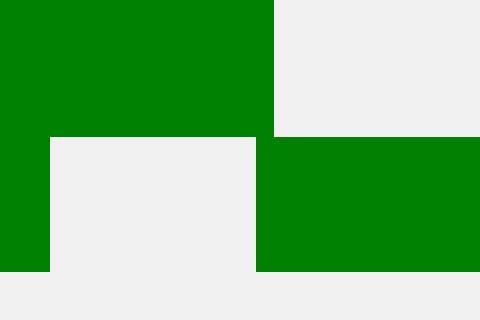

無平滑灰度

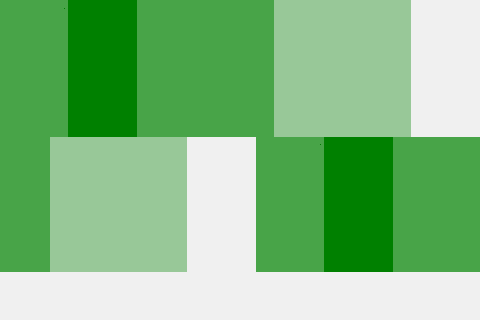

4級平滑灰度
16級平滑灰度
