本次介紹一種固件升級方法及架構。
所述方法通過運行引導加載程序，并基于引導加載程序，獲取啟動引導標志位；
在啟動引導標志位為預設枚舉標志位時，執行對應啟動引導標志位的固件升級動作；
在啟動引導標志位為非預設枚舉標志位時，檢測片內固件運行區、片外固件更新區和片外固件備份區的固件狀態，根據檢測的結果，修改啟動引導標志位，并復位重新運行引導加載程序，實現高效可靠的固件升級操作，拓展了固件升級方式，簡化固件升級過程，降低了硬件成本，提高了固件升級效率及可靠性。

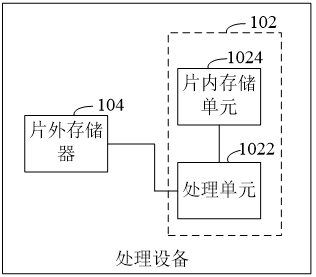

1固件升級方法的應用環境示意圖；

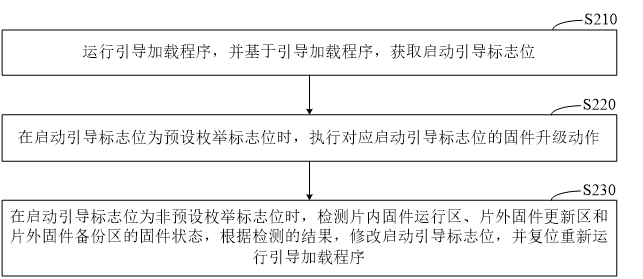

2固件升級方法的流程示意圖；

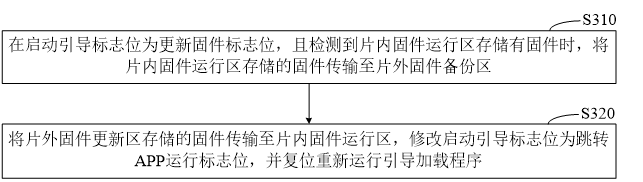

3更新固件步驟的流程示意圖；

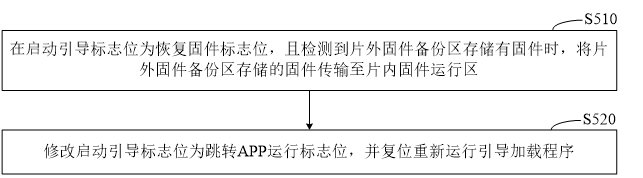

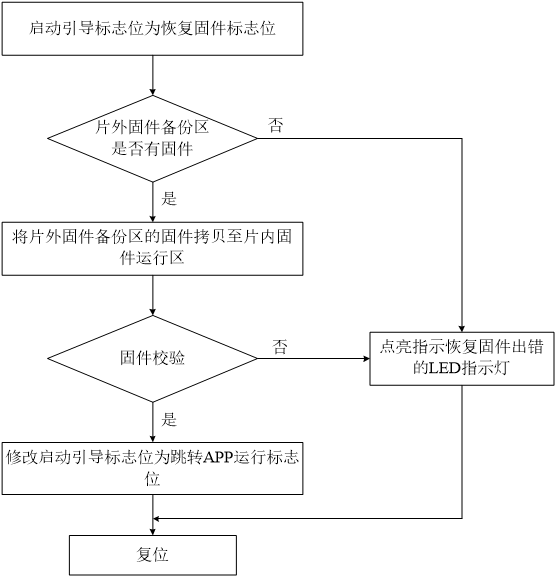

4恢復固件步驟的流程示意圖；

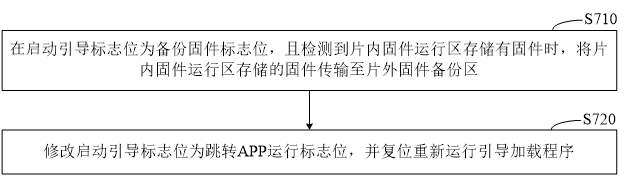

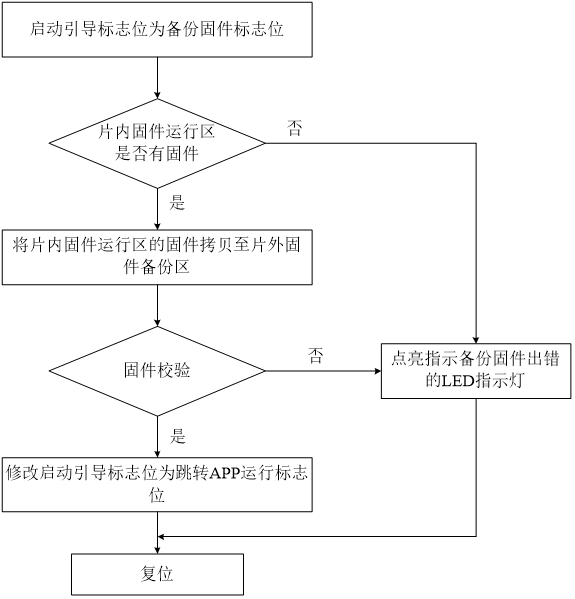

5備份固件步驟的流程示意圖；

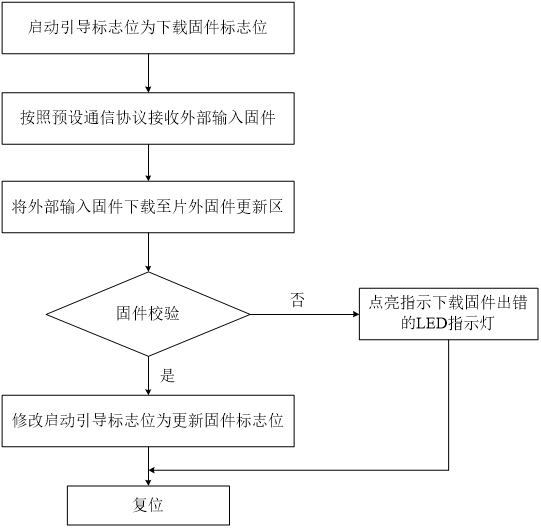

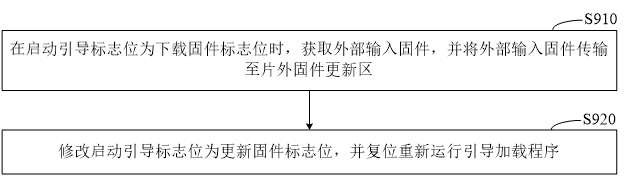

6下載固件步驟的流程示意圖；

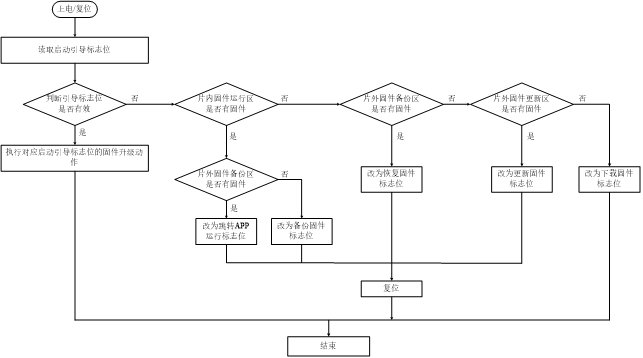

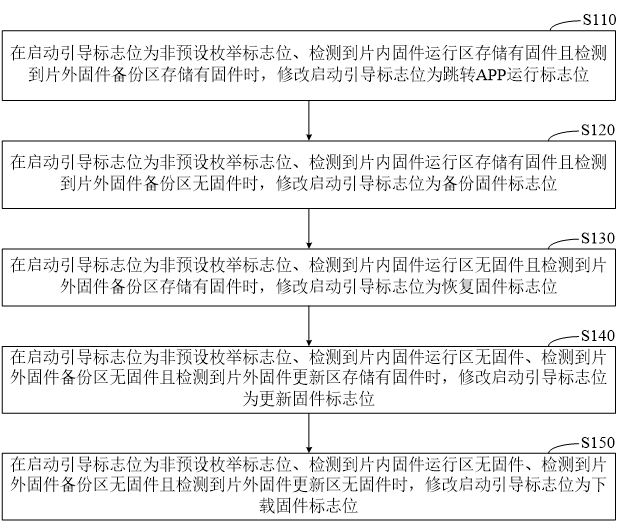

7非預設枚舉標志位時的處理步驟的流程示意圖；

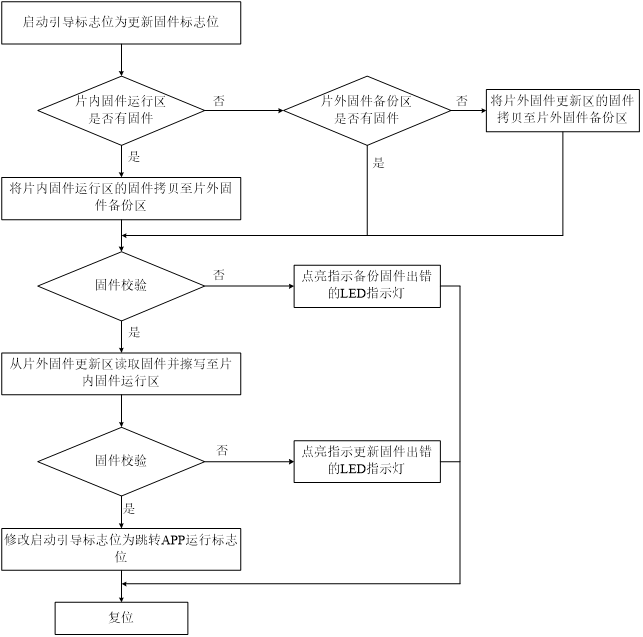

8固件升級方法的第二流程示意圖；

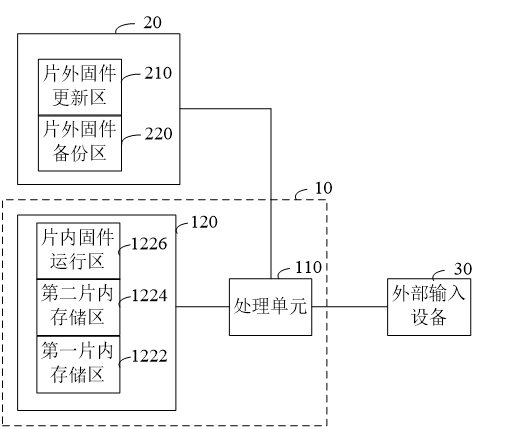

9固件升級架構的結構示意圖。
